T系列 固定(不施力)端锚
Tpt系统 固定(或不施力)端锚装置使用於当钢腱仅从一端施力时。在大多数情况下，固定端安装空间是足够的，因此施力端锚被当作固定端(不施力端)使用，夹片借助於一段钢管敲击入到锚孔定位。在施预力过程中，当负荷施加到钢腱的另一端时，可以看到这些夹片被逐渐拉入锚头锥形孔中。固定端若是安装空间不足，可考虑使用预埋式的固定端锚。

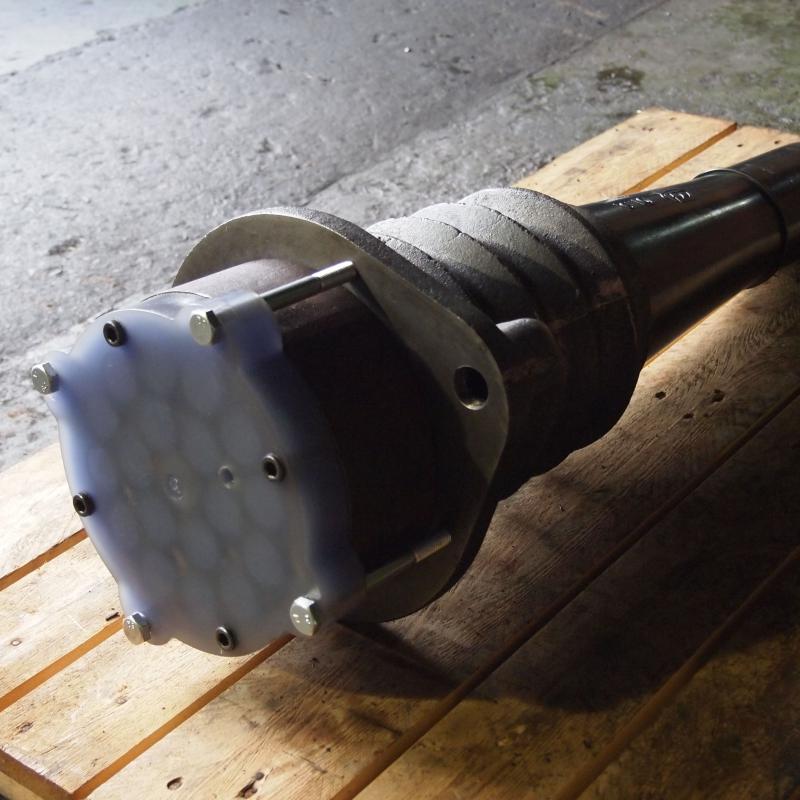

Tpt系统拥有其专利的固定端及固定续接器盖板，它是由透明塑料制成，用於隔离夹片和水泥或混凝土，惟夹片和绞线须安装正确。弹簧在施预力之前将夹片保持在正确的位置。简单的附件可以很容易地将施力端锚装配成为预埋式的固定端锚。|
Dead End Assembly |
No. of Strands |
ØF |
G |
Bolt* |
|
|
13mm |
15mm |
||||
|
T1 |
4 |
3 |
85 |
35 |
M6/M8 |
|
T2 |
7 |
4 |
105 |
35 |
M6/M8 |
|
T3 |
9 |
7 |
125 |
35 |
M8/M10 |
|
T4 |
12 |
9 |
145 |
35 |
M10/M12 |
|
T5 |
17 |
12 |
180 |
35 |
M10/M12 |
|
T6 |
19 |
13 |
180 |
35 |
M10/M12 |
|
T7 |
22 |
15 |
190 |
35 |
M10/M12 |
|
T8 |
25 |
17 |
220 |
35 |
M10/M12 |
|
T9 |
27 |
19 |
220 |
35 |
M10/M12 |
|
T10 |
31 |
22 |
240 |
35 |
M10/M12 |
|
T11 |
-- |
25 |
250 |
35 |
M10/M12 |
|
T12 |
-- |
27 |
250 |
35 |
M10/M12 |
|
T13 |
-- |
31 |
270 |
35 |
M10/M12 |
单位：mm. * AH螺丝尺寸 / FTU螺丝尺寸
