TF系列 活动(施力)端锚
通常，扁平端锚系统大多数情况下都使用活动(施力)端锚。 固定端或不施力端可以使用活动(施力)端锚来代替，而篮式或环形固定端通常用於建筑物楼版的固定端应用。
一旦需要续接器，请联系我们，我们将特别为您的情况提供适当的解决方案。
|

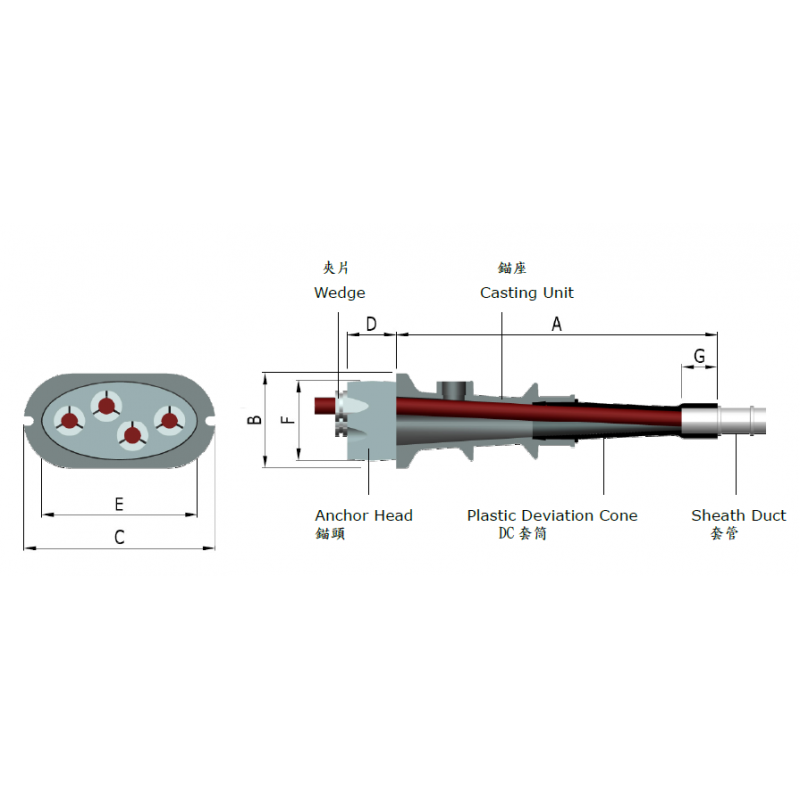

Flat anchorage |
A |
B |
C |
D |
E |
F |
G |
Sheath Duct |
|
*TF1 4/12.7mm |
176 |
78 |
156 |
40 |
120 |
60 |
-- |
60Х20 |
|
*TF1 3/15.2mm |
176 |
78 |
156 |
45 |
120 |
60 |
-- |
60Х20 |
|
TF2 5/12.7mm |
295 |
88 |
176 |
40 |
144 |
72 |
30 |
70Х20 |
|
TF2 4/15.2mm |
295 |
88 |
176 |
45 |
144 |
72 |
30 |
70Х20 |
|
TF3 6/12.7mm |
328 |
88 |
196 |
40 |
160 |
76 |
30 |
90Х20 |
|
TF3 5/15.2mm |
328 |
88 |
196 |
45 |
160 |
76 |
30 |
90Х20 |
单位：mm.
*TF1 端锚可直接连结套管不需使用塑胶DC管.
