TK系列 单股端锚套件
Tpt系统 设计了一个简单但功能齐全的单股端锚套件，用於握裹和非握裹用途。 共有12.7mm和15.2mm类型供工程师选择。
非握裹的钢腱在单向薄楼版或双向楼版中使用特别经济，因此在高层办公楼，公 寓楼，多层停车场等中很受欢迎。
它们也已成功用於圆柱形混凝土筒仓，机器基台和其他类型的结构中。
|

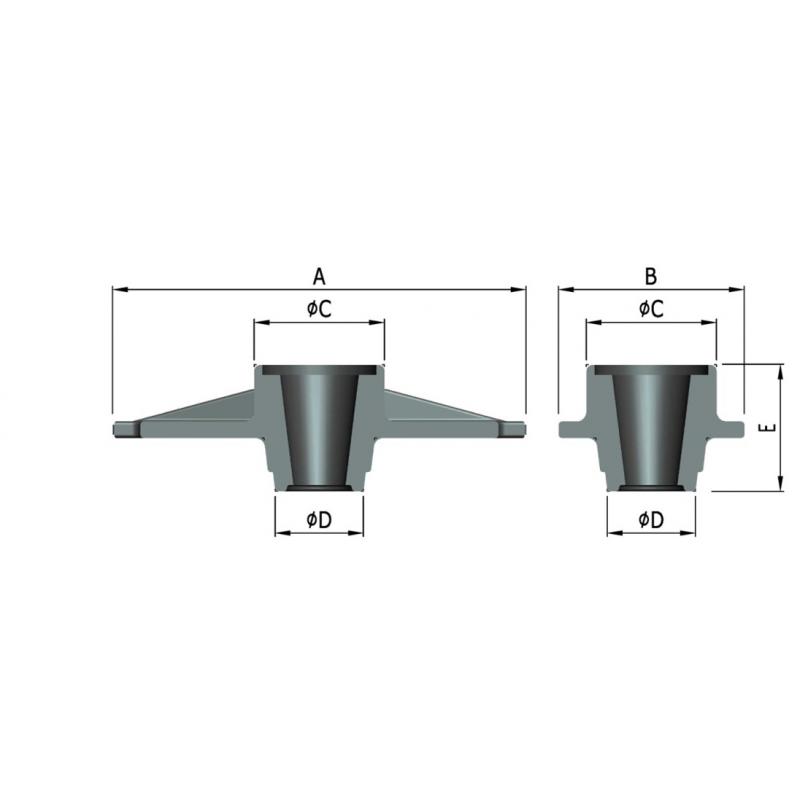

Mono anchor kit |
A |
B |
Ø C |
Ø D |
E |
|
TK51 12.7mm |
127 |
57 |
40 |
27 |
39 |
|
TK61 15.2mm |
148 |
76 |
45 |
29.5 |
47 |
单位： mm. & mm2
