T系列 活動(施力)端錨
Tpt系統 施力端錨裝置包括預力傳遞單元（FTU）、塑膠錐形套筒(DC)、錨頭(AH)和夾片(Wedge)。 各別的夾片夾緊每根鋼絞線，錨頭將來自鋼絞線的負載傳遞到FTU上，然後FTU再將預力傳遞到混凝土中。
|

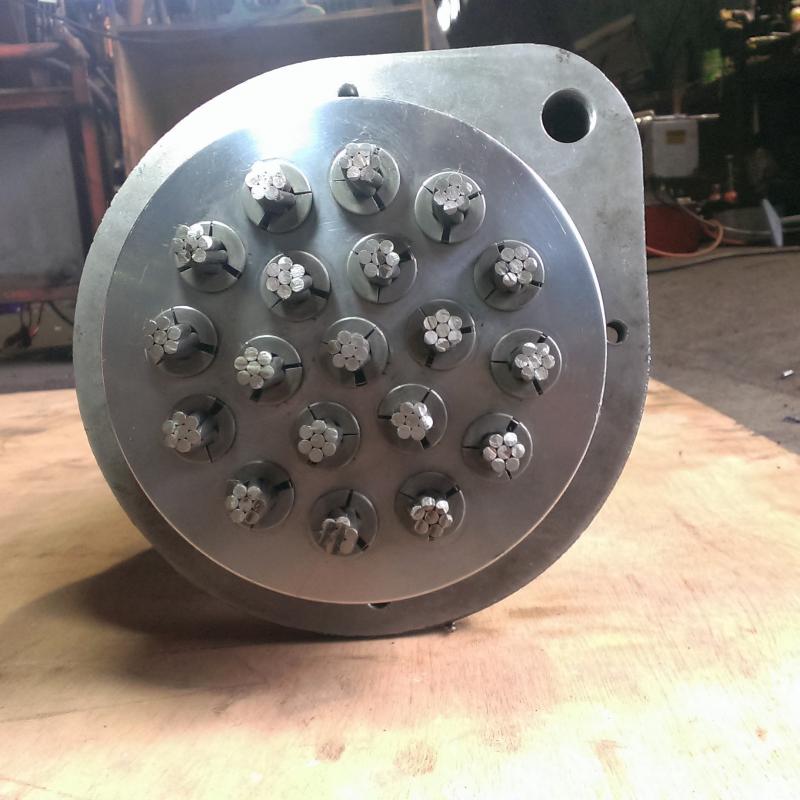

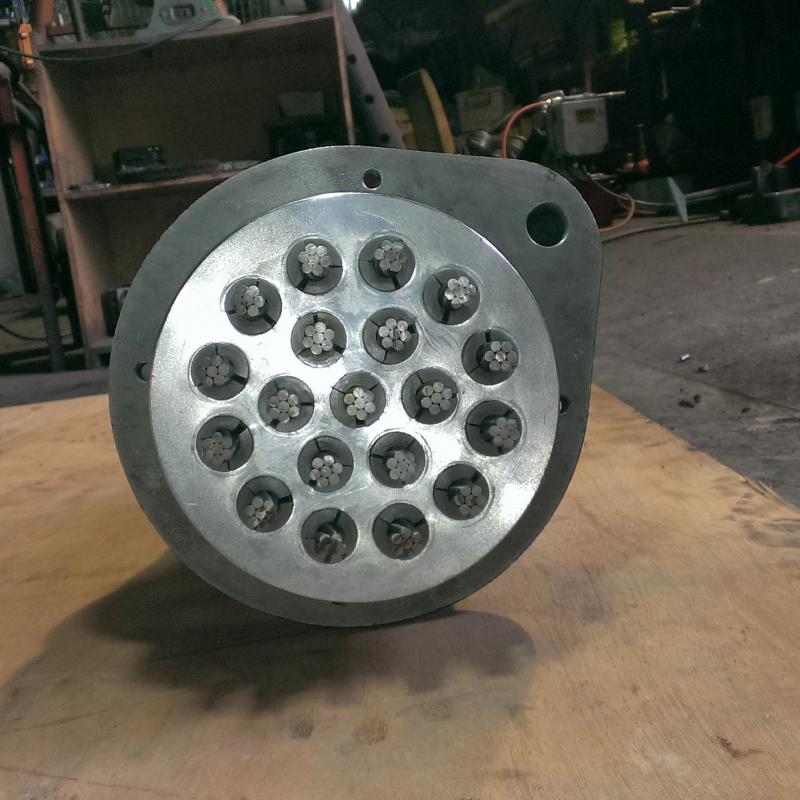

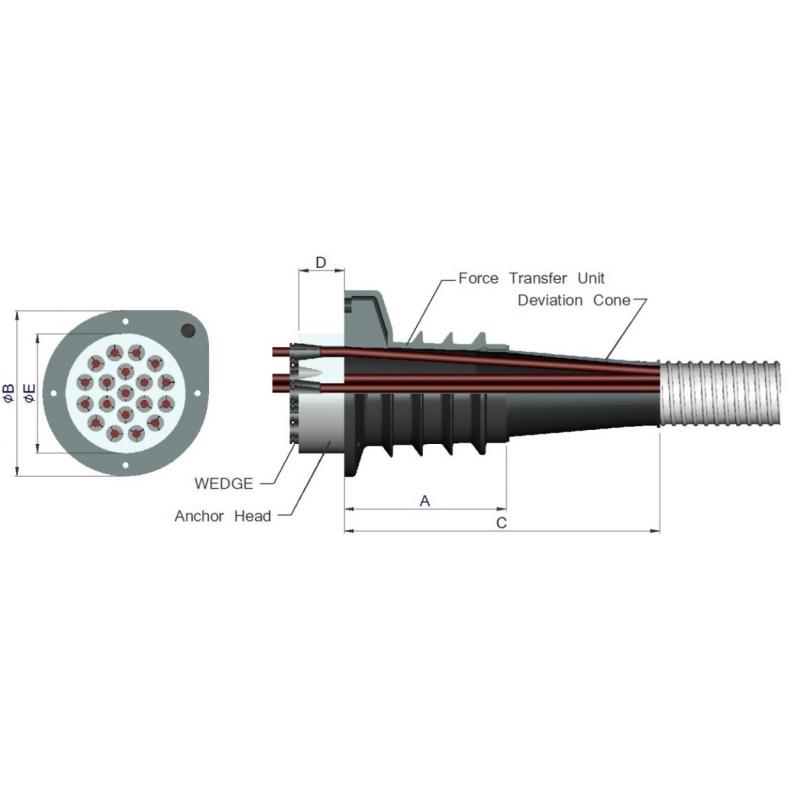

Live End Anchorage |
No. of Strands |
A |
B |
C |
Ø duct* |
D*** |
ØE |
|
|
13mm |
15mm |
|||||||
|
T1** |
4 |
3 |
112 |
118 |
** |
45/50 |
41/47 |
85 |
|
T2 |
7 |
4 |
140 |
144 |
200 |
55/60 |
41/47 |
105 |
|
T3** |
9 |
7 |
184 |
168 |
** |
65/70 |
43/47 |
125 |
|
T4 |
12 |
9 |
162 |
186 |
272 |
75/80 |
45/50 |
145 |
|
T5 |
17 |
12 |
222 |
225 |
463 |
80/85 |
58/57 |
170 |
|
T6 |
19 |
13 |
222 |
225 |
463 |
80/85 |
62/60 |
170 |
|
T7 |
22 |
15 |
266 |
250 |
519 |
90/95 |
64/62 |
190 |
|
T8 |
25 |
17 |
282 |
277 |
544 |
100/105 |
68/66 |
200 |
|
T9 |
27 |
19 |
282 |
277 |
544 |
100/105 |
72/72 |
210 |
|
T10 |
31 |
22 |
316 |
304 |
709 |
100/105 |
75/75 |
230 |
|
T11 |
-- |
25 |
330 |
332 |
738 |
115/120 |
--/80 |
250 |
|
T12 |
-- |
27 |
330 |
332 |
738 |
115/120 |
--/88 |
250 |
|
T13 |
-- |
31 |
410 |
358 |
818 |
120/125 |
--/98 |
270 |
單位：mm.
*金屬套管尺寸顯示：內徑 / 外徑
** T1、 T3 FTU 並無使用DC管
***D for 13mm / D for 15mm
