T系列 固定(不施力)端錨
Tpt系統 固定(或不施力)端錨裝置使用於當鋼腱僅從一端施力時。在大多數情況下，固定端安裝空間是足夠的，因此施力端錨被當作固定端(不施力端)使用，夾片借助於一段鋼管敲擊入到錨孔定位。在施預力過程中，當負荷施加到鋼腱的另一端時，可以看到這些夾片被逐漸拉入錨頭錐形孔中。固定端若是安裝空間不足，可考慮使用預埋式的固定端錨。

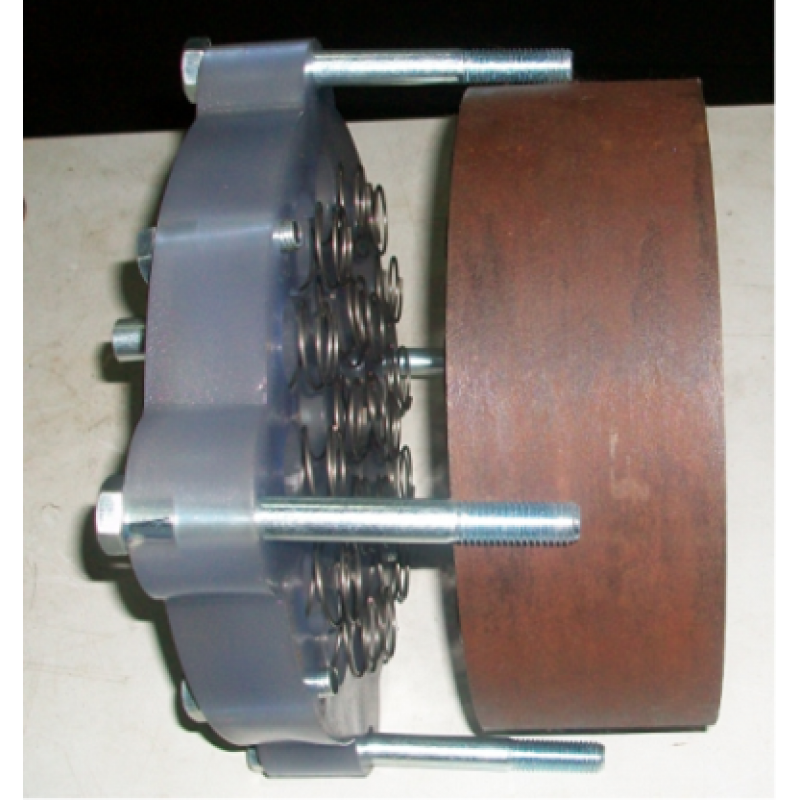

Tpt系統擁有其專利的固定端及固定續接器蓋板，它是由透明塑料製成，用於隔離夾片和水泥或混凝土，惟夾片和絞線須安裝正確。彈簧在施預力之前將夾片保持在正確的位置。簡單的附件可以很容易地將施力端錨裝配成為預埋式的固定端錨。|
Dead End Assembly |
No. of Strands |
ØF |
G |
Bolt* |
|
|
13mm |
15mm |
||||
|
T1 |
4 |
3 |
85 |
35 |
M6/M8 |
|
T2 |
7 |
4 |
105 |
35 |
M6/M8 |
|
T3 |
9 |
7 |
125 |
35 |
M8/M10 |
|
T4 |
12 |
9 |
145 |
35 |
M10/M12 |
|
T5 |
17 |
12 |
180 |
35 |
M10/M12 |
|
T6 |
19 |
13 |
180 |
35 |
M10/M12 |
|
T7 |
22 |
15 |
190 |
35 |
M10/M12 |
|
T8 |
25 |
17 |
220 |
35 |
M10/M12 |
|
T9 |
27 |
19 |
220 |
35 |
M10/M12 |
|
T10 |
31 |
22 |
240 |
35 |
M10/M12 |
|
T11 |
-- |
25 |
250 |
35 |
M10/M12 |
|
T12 |
-- |
27 |
250 |
35 |
M10/M12 |
|
T13 |
-- |
31 |
270 |
35 |
M10/M12 |
單位：mm. * AH螺絲尺寸 / FTU螺絲尺寸
